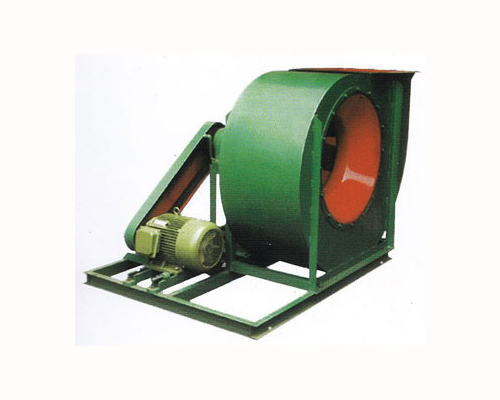

排尘离心通风机

排尘离心通风机产品介绍：

风机的用途：

4-68型离心通风机（以下简称风机）可作为一般通风换气。其使用条件如下：

1、应用场所：作为一般工厂及大建筑物的室内通风换气，既可用作输入气体，也可用作输出气体。

2、输送气体的种类：空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。

3、气体内的杂质：气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于150毫克/立方米。

4、气体的温度：不得超过80度。

二、风机的型式：

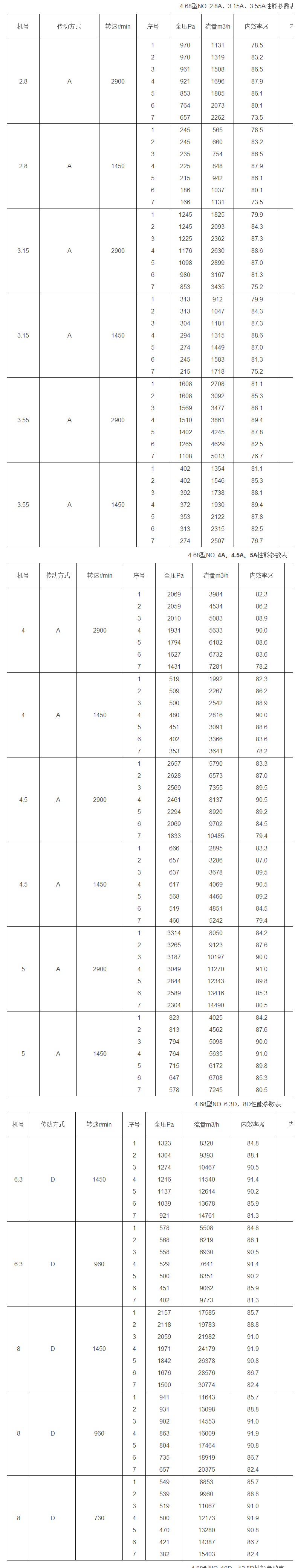

1、本风机带成单吸入，机号有：№2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二个。

2、每种风机又可制成右旋转或左旋转两种型式，从电动机一端正视，叶轮按顺时针方向旋转，称为右旋

  以左表示。

3、风机的出口位置，以机壳的出风口角度表示，左、右均可制成0o，45o,如135o，180o,225o等

4、风机的传动方式：有A、B、C、D四种，№2.8-5采用A式，以电动机直联传动，风机的叶轮、机壳直用悬臂支承装置，又分为C式（皮带传动皮带轮在轴承外侧）和D式（用联轴器联接传动）两种传动方式。

  三、主要组成部分的结构特征

4―68型风机的№2.8-5主要由叶轮、机壳、进风囗等部分配直联电动机组成.

1、叶轮：由12片后倾翼形叶片焊接于孤锥型的轮盖与平板型的轮盘中间，均用钢板制造，并经过静动平：

2、机壳：机壳是普通钢板焊接而成的蜗形体，机壳作成两种不同型式，№2.8-12.5机壳作成整体，不能  上半部再沿垂直中心线分为两半用螺栓连接。

3、进风口：作成收敛式流线型的整体结构，用螺栓固定在风机入口侧，

4、传动组：由主轴、轴承箱、滚动轴承、皮带轮或联轴器等组成。
